1. 關節坐標系

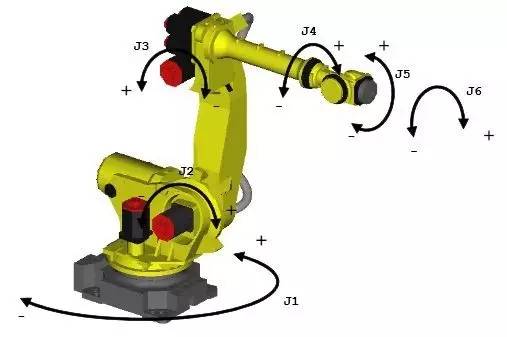

關節坐標系是設定在機器人關節中的坐標系。關節坐標系中機器人的位置和姿態，以各關節底座側的關節坐標系為基準而確定。下圖1中的關節坐標系的關節值為：
2.直角坐標系

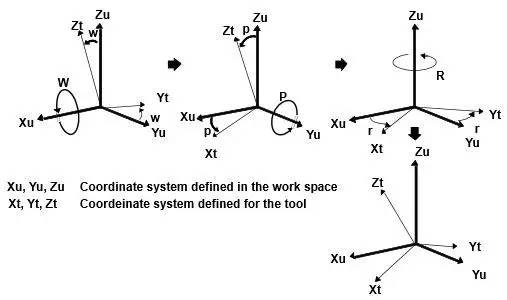

直角坐標系中的機器人的位置和姿態，通過從空間上的直角坐標系原點到工具側的直角坐標系原點（工具中心點）的坐標值x、y、z和空間上的直角坐標系的相對軸x軸y軸z軸周圍的工具側的直角坐標系的回轉角w、p、r予以定義。下圖2為（w、p、r）的含義。

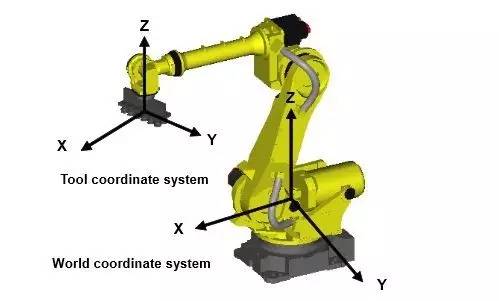

3. 世界坐標系
世界坐標系是被固定在空間上的標準直角坐標系，其被固定在由機器人事先確定的位置。用戶坐標系是基于該坐標系而設定的。它用于位置數據的示教和執行。有關各機器人（R系列/M系列/ARC Mate/LR Mate）的世界坐標系原點位置的大致標準為：
① 頂?shù)醢惭b機器人、M-710iC以外：在J1軸上水平移動J2軸而交叉的位置。
② 頂?shù)醢惭b機器人、M-710iC：J1軸處于0位時，離開J4軸最近的J1軸上的點。
4. 工具坐標系
這是用來定義工具中心點（TCP）的位置和工具姿態的坐標系。工具坐標系必須事先進行設定。在沒有定義的時候，將由默認工具坐標系來替代該坐標系。
5. 用戶坐標系
這是用戶對每個作業空間進行定義的直角坐標系。它用于位置寄存器的示教和執行、位置補償指令的執行等。在沒有定義的時候，將由世界坐標系來替代該坐標系。
